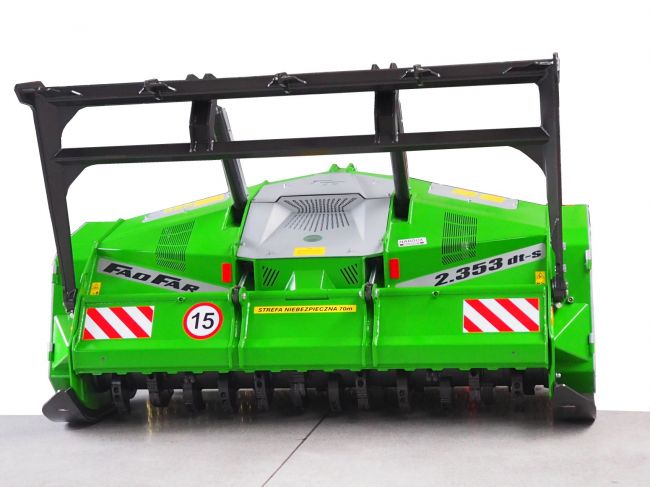

Frezarka krusząca FAO FAR 2.353 DT-S

     FREZARKI KRUSZĄCE

 2.353 DT-S / 2.360 DT-S

Przeznaczone do:

- kruszenia odpadów zrębowych,

- likwidacji drzew i krzaków,

- przygotowania szlaków zrywkowych,

- pasów przeciwpożarowych,

- usuwania zarośli pod liniami energetycznymi,

- oczyszczania terenu wzdłuż linii kolejowych i gazociągów,

- przygotowania gleby pod nasadzanie drzew,

- konserwacji dróg leśnych,

- rekultywacji nieużytków rolnych.

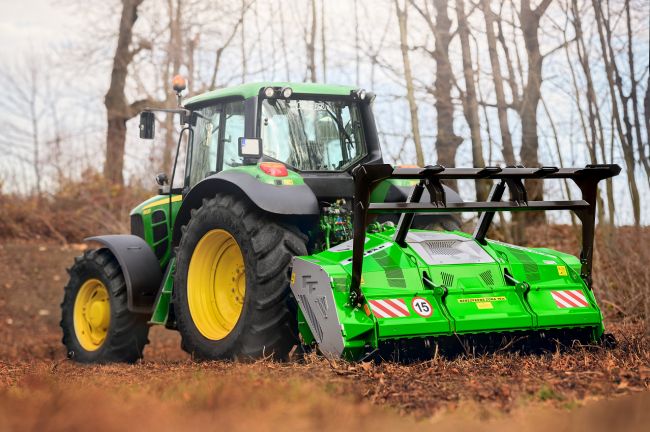

Frezarki FAO-FAR współpracują z ciągnikami o mocy od 150-320 kM.

Charakteryzują się zwartą i masywną budową. Układ zawieszenia przystosowany idealnie do ciągników najczęściej stosowanych w leśnictwie. Duża masa własna, od 2900 kg do 3700 kg gwarantuje wyjątkowo stabilną pracę oraz długą żywotność obudowy i podzespołów maszyny. Użytkowanie frezarek FAO FAR gwarantuje ekonomiczną przewagę nad konkurencją ze względu na niskie koszty eksploatacji, niezawodność, wydajność i jakość pracy, fabryczny serwis, oraz natychmiastową dostępność wszystkich części zamiennych z naszego magazynu.

UKŁAD NAPĘDOWY

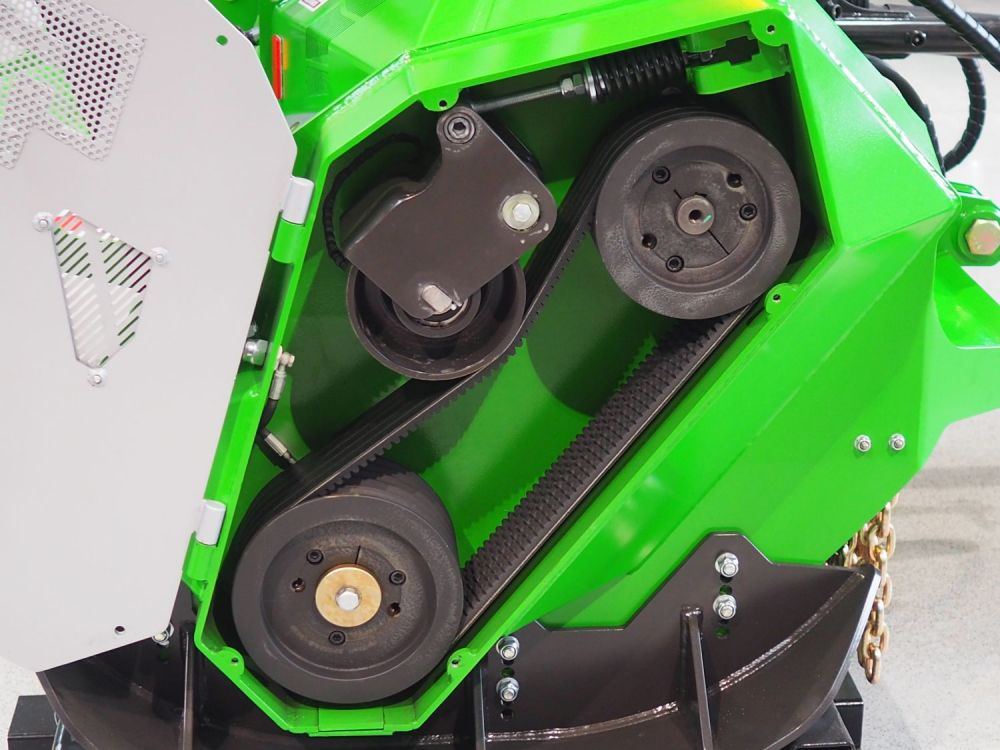

Dwustronny napęd renomowanej niemieckiej firmy „OPTIBELT” dla każdego modelu zaprojektowany jest z dużą rezerwą mocy. Przenosi ekstremalne obciążenia, jednocześnie charakteryzuje się długą żywotnością i nie wymaga częstej obsługi.



Modele 2.353 DT oraz 2.360 DT wyposażone są w automatyczny napinacz pasów z rolką o dużej średnicy.

Klinowe tuleje zaciskowe idealnie mocują koła na osiach, dodatkową zaletą jest łatwy demontaż bez użycia specjalnych narzędzi.

Wszystkie elementy układu napędowego oraz hydraulicznego zabezpieczone są solidnymi osłonami. Dostęp do mechanizmów maszyny ułatwiają mocowane zawiasowo pokrywy oraz okna serwisowe.

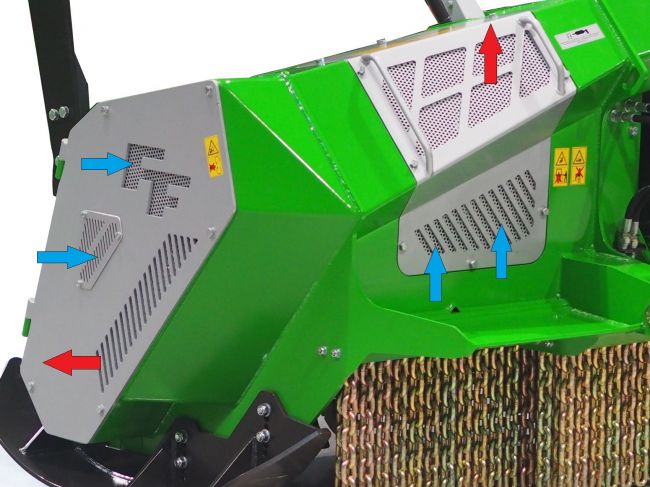

Osłony bloku napędowego oraz bocznych przekładni pasowych posiadają cyrkulacyjny system wentylacyjny. Wirujące elementy układu napędowego uruchamiają intensywny przepływ powietrza. Pobierane przez czerpnie i wyrzucane przez wyloty powietrze skutecznie chłodzi układ napędowy w czasie upałów.

Blok napędowy przewidziany do przenoszenia mocy 250 kM dla modeli serii 53 oraz 320 kM dla modeli serii 60. Wyposażony w wymuszony układ centralnego smarowania i chłodzenia olejem przekładni oraz półosi napędowych.

W opcji z pompą olej oczyszczany jest przez filtr pełnego przepływu.

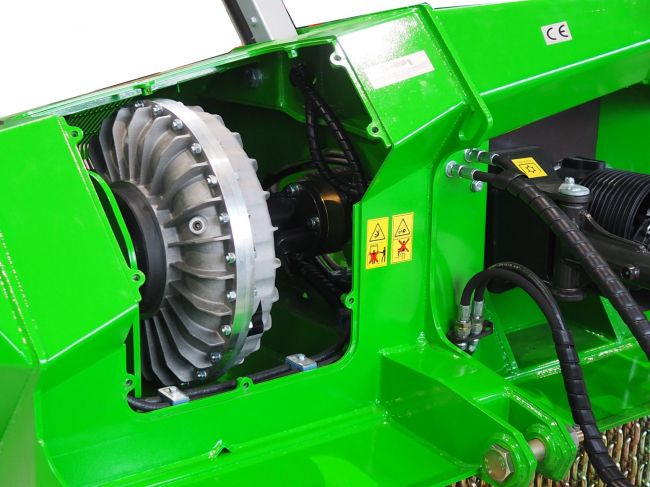

Opcjonalne sprzęgła hydrokinetyczne przenoszą duży moment obrotowy, jednocześnie zabezpieczają układ napędowy maszyny i ciągnika przed przeciążeniami. Znacząco ułatwiają pracę operatora w każdych warunkach.

KORPUS MASZYNY

Korpus maszyny wykonany jako spawany monolit przestrzenny z dwuwarstwowymi elementami w obszarze działania rotora. Do budowy użyto stali konstrukcyjnej o podwyższonej wytrzymałości, między innymi STRENX oraz HARDOX. Cały układ napędowy oraz hydrauliczny znajduje się wewnątrz obudowy.

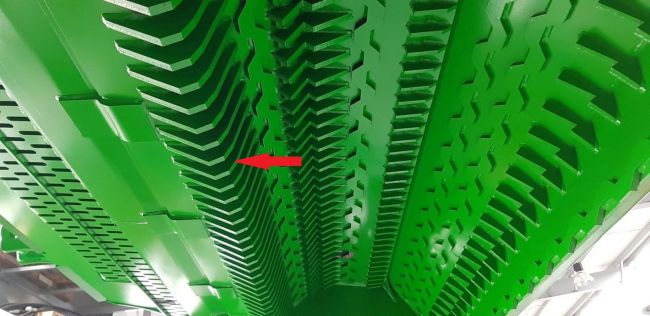

Przeciwnoże oraz płyty zabezpieczające obudowę od środka wykonane są z materiału HARDOX 550. Wielostopniowe krawędzie gwarantują najlepsze rozdrobnienie materiału.

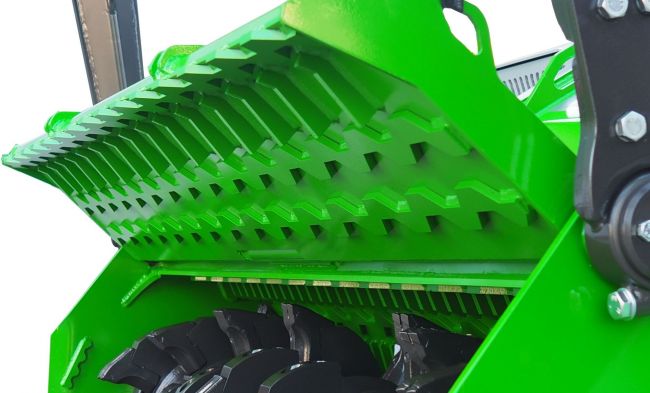

Duża, dwuwarstwowa pokrywa tylna, sterowana siłownikami hydraulicznymi służy do regulacji stopnia rozdrobnienia materiału.

Dodatkowe grzebienie z HARDOXU poprawiają rozdrobnienie oraz zabezpieczają pokrywę przed wycieraniem.

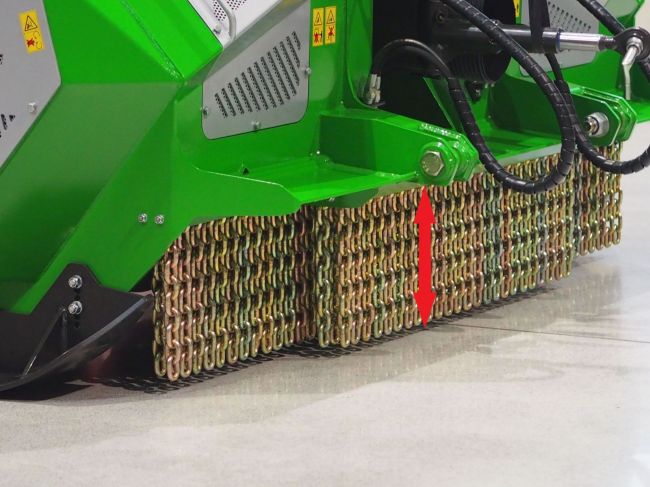

Dzięki dużemu prześwitowi z przodu maszyny (35 cm) gruba warstwa gałęzi nie stanowi przeszkody (nie dochodzi do typowego nagarniania gałęzi przed maszyną i zapychania rozdrabniacza).

Standardowy czołowy, poziomy, ekran z grubej blachy zabezpiecza kabinę ciągnika przed przypadkowym odrzutem rozdrabnianego materiału.

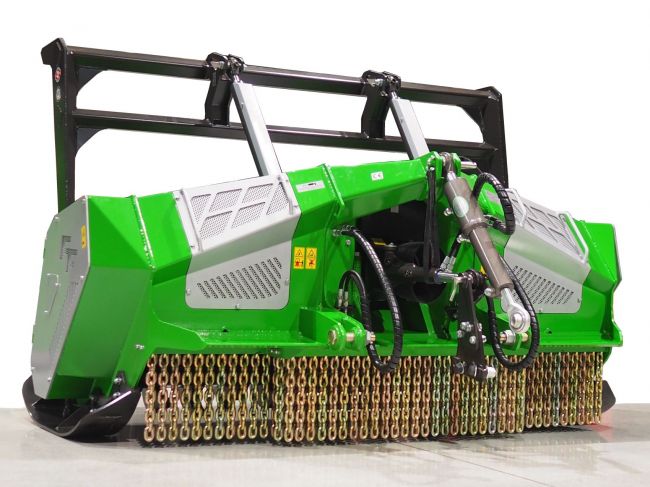

2-rzędowy ekran łańcuchowy może być dodatkowo wzmocniony 2 rzędami cieżkiego łańcucha w centralnej części maszyny.

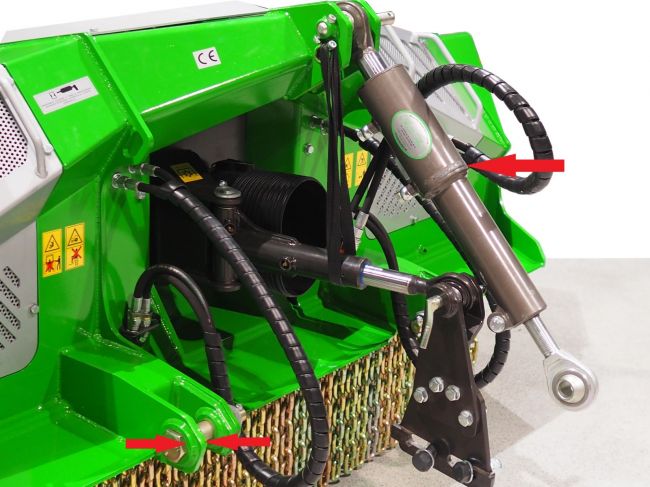

Układ zawieszenia kat. 3, hartowane sworznie o średnicy 32 mm zamocowane w masywnych gniazdach z materiału Hardox o grubości 28 mm.

Stalowa osłona przekładni oraz szczelne, mocne pokrywy zabezpieczają układ napędowy przed penetracją drewna i ziemi.

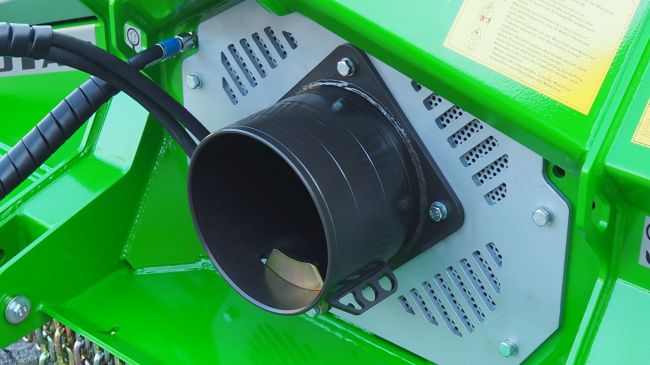

Osłona czołowa oraz tuleja osłaniająca sprzęgło WOM wykonane są z materiału o grubości 8 mm skutecznie chronią elementy układu napędowego i hydraulicznego.

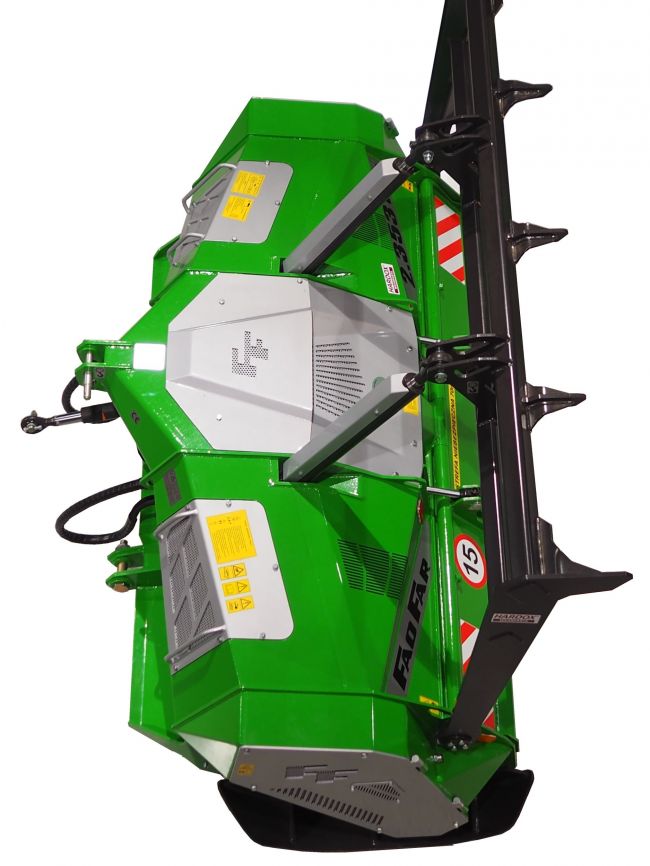

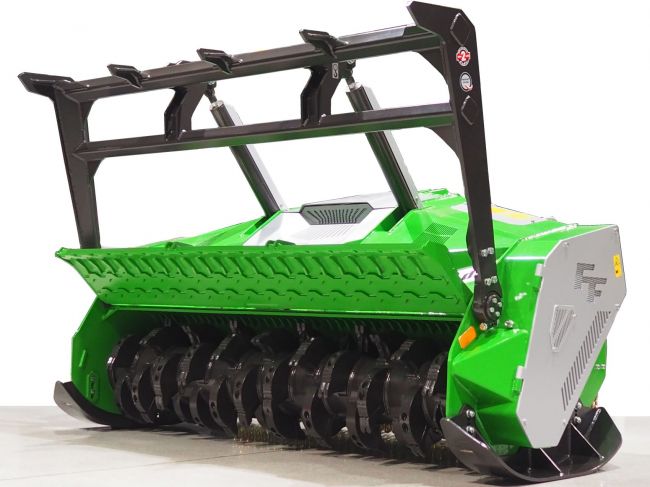

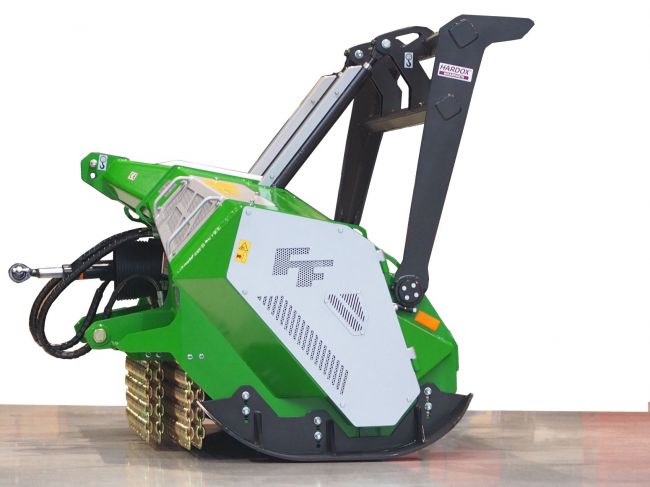

Rama do pochylania drzew pozwala na bezpieczne rozdrabnianie krzaków, a także stojących drzew o znacznej grubości. Standardowa rama tylna posiada manualną wielozakresową regulację kąta.

Jako opcja dodatkowa często wybierana jest przez klientów rama sterowana siłownikami hydraulicznymi.

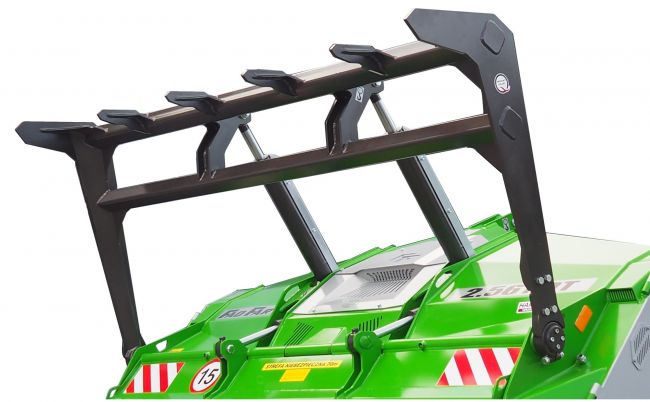

Opcjonalne zęby prowadzące na górnej belce ramy zalecane są dla maszyn pracujących w gęstych podszytach.

Rama pochylająca łożyskowana jest na solidnych tulejach ślizgowych z brązu o średnicy 70 mm i szerokości 50 mm.

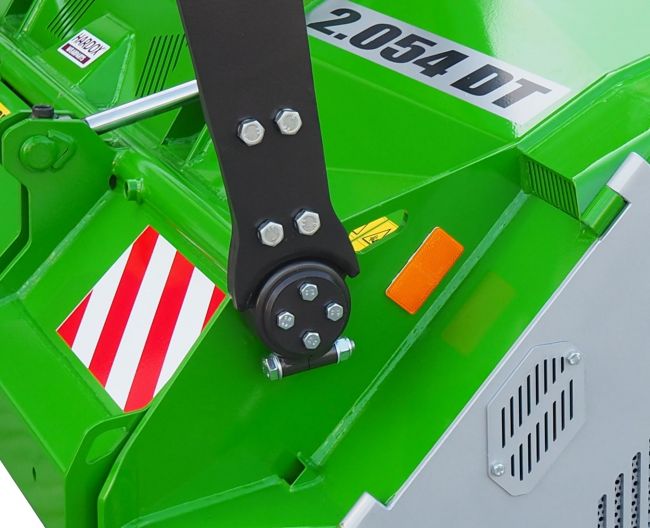

Przegub posiada możliwość regulacji (kasowania) luzu, co znacząco przedłuża żywotność podzespołu.

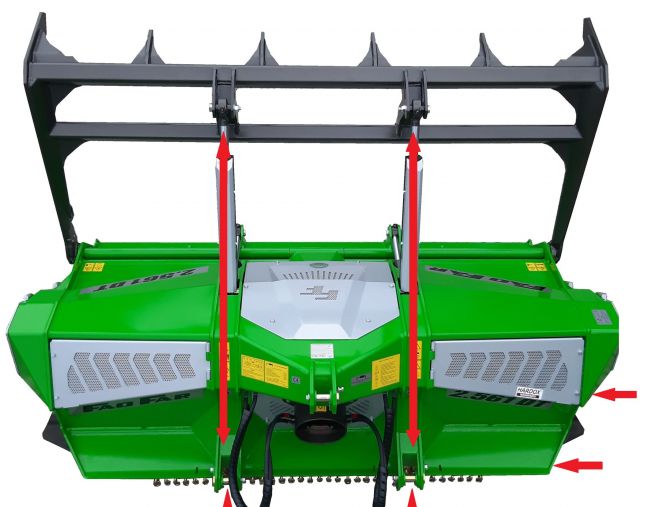

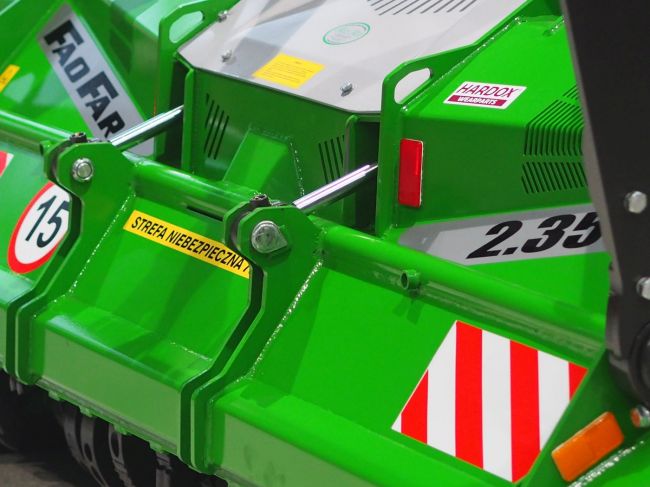

Przednie i tylne narożniki maszyny posiadają ukośne „opływowe” elementy.

W czasie pracy w gęstych zaroślach, stojące drzewa i krzaki są odgarniane na boki, a nie zahaczane i ciągnięte przez wystające części

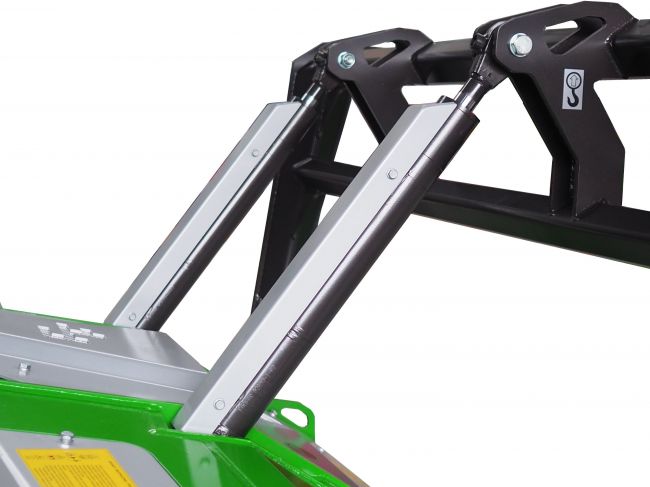

Siłowniki hydrauliczne wraz z instalacją zabezpieczone przed uszkodzeniem wewnątrz obudowy maszyny.

ROTOR

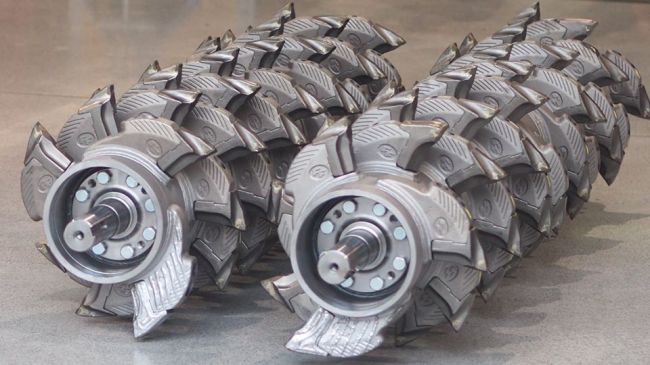

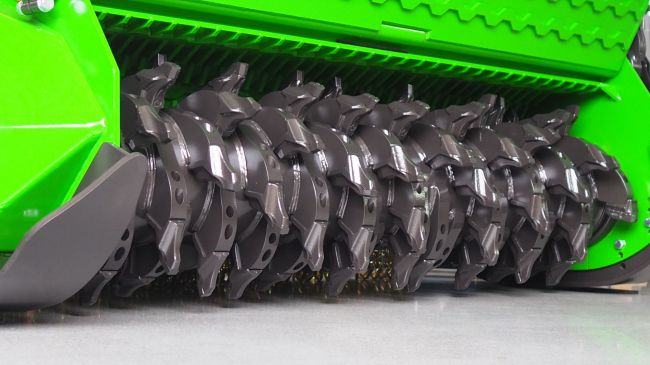

Nowa konstrukcja rotora z zębami sztywnymi. Narzędzia robocze rozmieszczone są w podwójnej spirali z jednoczesnym przesunięciem w układzie V. W czasie pracy następuje przesuwanie rozdrabnianego materiału do środka rotora, dzięki temu boczne ściany oraz skrajne zęby nie są narażone na przyspieszone zużycie. Specyficzne rozmieszczenie zębów korzystnie wpływa na jakość rozdrobnienia, zmniejsza zużycie energii oraz poprawia rozkład obciążeń na rotorze, przesunięcie sąsiadujących zębów sprawia że w danym momencie siła napędu kumuluje się na 1 zębie. Nowe kute podstawy z materiału o wysokiej wytrzymałości dają wyjątkowo stabilne podparcie dla narzędzi roboczych. Główna funkcja ciężkiej podstawy o grubości 50 mm to „odważnik” umieszczony bezpośrednio za nożem. Zalety ciężkiego rotora to: wytrzymałość mechaniczna i duża siła bezwładności. Energia skumulowana w rotorze działa niczym potężne koło zamachowe, stabilizuje pracę maszyny i zmniejsza niekorzystne oddziaływanie na ciągnik. Wypracowany przez lata doświadczeń specjalny proces 3-warstwowego spawu eliminuje ryzyko oderwania się podstawy od rotora. Rotory produkowane są w wielu opcjach, rodzaj ilość i układ rozmieszczenia zębów dobierany jest indywidualnie do warunków pracy maszyny.

Rura rotora z ulepszonej stali o grubości ścianki 20-25 mm dostarczana jest przez austriacką firmę.

Osie rotora odkuwane są z wysokogatunkowej stali, następnie hartowane dla uzyskania optymalnej twardości. Średnica osi pod łozyskiem wynosi 75-90 mm.

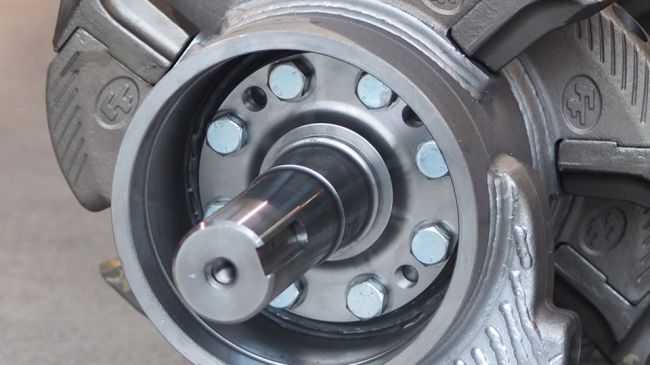

Półosie osadzone są w tulejach prowadzących, dokręcone 8-10 śrubami M18x1,5. Rozwiązanie to pozwala na wymianę półosi w warunkach polowych, bez uzycia specjalistycznych narzędzi.

Ułożyskowanie rotora zabezpieczone jest uszczelnieniem labiryntowym zapobiegającym nawijaniu się gałęzi oraz drutów na oś rotora oraz simeringami 2-wargowymi z kanałami wyrzutu zużytego smaru. Najwyższej jakości amerykańskie łożyska firmy FAG z koszem mosiężnym gwarantują ponadprzeciętny przebieg pomiędzy wymianami. Rotor wyważony dynamicznie w klasie G1 (wg ISO 1940/1).



NARZĘDZIA ROBOCZE

 Wymienne narzędzia z  końcówkami widiowymi, umożliwiają penetrację w głąb gleby.

Szeroka gama narzędzi roboczych o zróżnicowanym charakterze pozwala na indywidualny dobór do specyficznych warunków pracy.

Korpusy narzędzi roboczych  odkuwane są z wysokojakościowej stali, a następnie przechodzą proces hartowania.

Aktualnie montowane w maszynach FAO FAR narzędzia pochodzą od renomowanego niemieckiego producenta.

SYSTEM FF 020

Wprowadzony w 2019 roku nowy system mocowania narzędzi roboczych stosowany będzie we wszystkich nowych modelach frezarek FAO FAR.

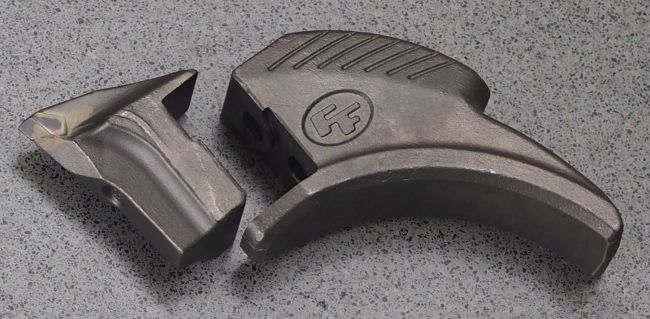

W skład SYSTEMU FF020 wchodzą nowe ciężkie odkuwane podstawy, zaprojektowane tak, aby stanowić solidne podparcie dla zęba. Natomiast zamkowo-klinowy układ mocowania z dwiema śrubami idealnie stabilizuje korpus narzędzia nawet w ekstremalnych sytuacjach.

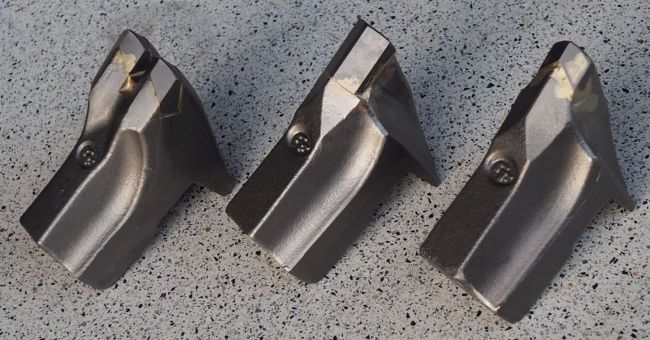

Dla nowego systemu aktualnie dostępne są 3 typy narzędzi roboczych:

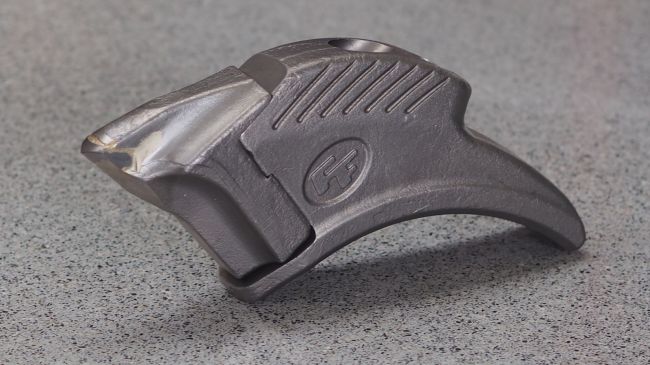

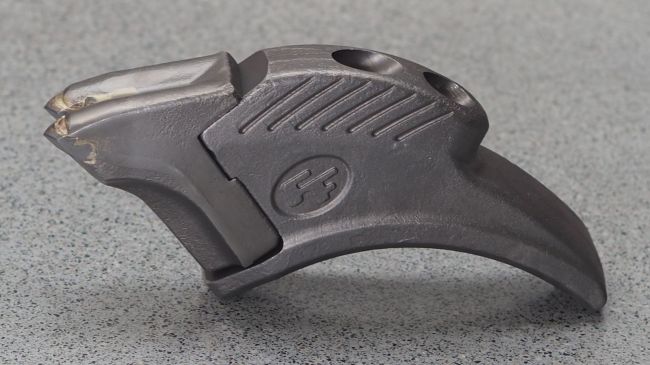

Uniwersalne 3-płytkowe narzędzie do drewna. Dwa oddzielone od siebie ostrza pracują bardzo agresywnie, dobrze rozdrabniają drewno, mogą lekko penetrować w głąb gleby. Zaleta to niski koszt ekspoloatacji.

Narzędzie jednopłytkowe z płytką wzmocnioną o zwiększonej odporności na kamienie. W zależności od zagęszczenia na rotorze może penetrować w głąb gleby.

Narzędzie jednopłytkowe ostre do drewna. Wąskie bardzo agresywne narzędzie o zmniejszonym oporze. Bardzo dobre rozdrobnienie, większa wydajność pracy i jednostkowe mniejsze zużycie paliwa.

Budowa:

Korpusy narzędzi  odkuwane z wysokojakościowej stali dodatkowo hartowane w procesie produkcji.

Ostre płytki widiowe firmy „BETEK” zatopione głęboko w korpusie są dobrze chronione od czoła warstwą stali. Płytki ułożone pod bardzo ostrym kątem, nadają agresywnego charakteru narzędzia przez cały okres „życia”, aż do całkowitego starcia płytek. Znacznie wysunięte do przodu i poszerzone czoło zęba oraz górna pletwa dobrze chroni podstawę przed ścieraniem w czasie pracy.

Narzędzia osadzone są na 2 płaszczyznach przylegania. Klinują się na górnym skosie oraz eliptycznym zamku na głównej powierzchni przylegania. Przykręcone za pomocą 2 wysokowytrzymałych śrub.

Zalety rozwiązania - SYSTEM FF020

- prosty i stabilny system mocowania, nie zdarzają się przypadki luzowania lub gubienia narzędzi - minimum komplikacji pozwala na utrzymanie atrakcyjnej ceny narzędzi,

 - szybka wymiana bez konieczności czyszczenia skomplikowanych gniazd,

- przy wymianie narzędzi nie jest konieczna wymiana śrub mocujących (w układach mocowania narzędzia na 1 śrubę zazwyczaj dochodzi dodatkowy koszt wymiany specjalnych dedykowanych śrub),

 - w przypadku uszkodzenia łba śruby istnieje możliwość awaryjnego demontażu zęba bez ryzyka uszkodzenia podstawy.

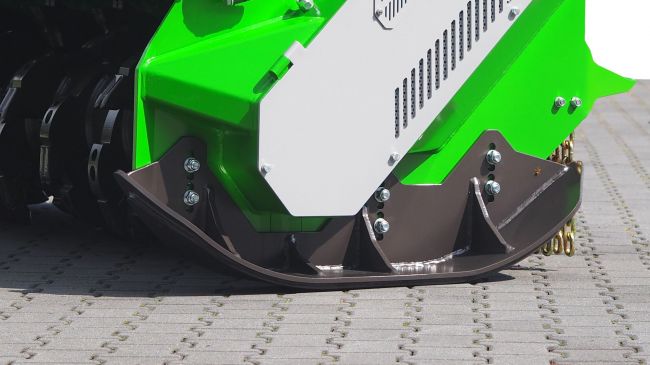

Płozy podporowe z materiału HARDOX 500 posiadają wielozakresową regulację głębokości pracy. Łagodne łuki płozy i duża powierzchnia styku z podłożem pozwala na sprawne pokonywanie przeszkód. Płozy nie zapadają się w grząskim gruncie i nie „pchają” przed sobą sterty gałęzi.

Dostępne również specjalne płozy wcinające do prac wgłębnych umożliwiające penetrację do gleby na dużą głębokość.



Wyposażenie dodatkowe:

  • wał WOM + sprzęgło przeciążeniowe tarczowe suche+ sprzęgło jednokierunkowe,
  • sprzęgła przeciążeniowe hydrokinetyczne,
  • chłodnica oleju smarującego,
  • regulowany kąt przekładni w opcji z łącznikiem hydraulicznym lub bez,
  • płozy do pracy na zwiększonej głębokości,
  • rama do pochylania drzew sterowana hydraulicznie,
  • zęby specjalne do pracy na drogach oraz na dużej głębokości,
  • lakierowanie indywidualne z palety kolorów RAL.



W związku z ciągłym rozwojem technicznym produktów Fao Far dane techniczne oraz elementy wyposażenia dodatkowego w każdej chwili mogą ulegać zmianom.

Dane techniczne:

Model 2018

2.353 DT-S

2.360 DT-S

Szerokość robocza (mm)

2300

2300

Średnica rotora (mm)

530

600

Głębokość max. (mm)

50/100*

50/100*

Zapotrzebowanie mocy (kM)

150-250**

200-320**

Obroty WOM (obr./min.)

1000

1000

Masa własna (kg)

2850-3200

3050-3600

Zęby z końcówkami widiowymi (szt.)

45 / 55 / 69 / 81

45 / 55 / 75 / 87

Napęd dwustronny

standard

standard

Rama tylna HEAVY + 8 zakresowe ustawienie

standard

standard

Rama tylna HEAVY + hydrauliczne sterowanie

opcja

opcja

Elementy obudowy Hardox 500 / 550

standard

standard

FAO FAR 2.057 i 2.357 – uniwersalne frezarki dwufunkcyjne.

Średnio ciężkie frezarki przeznaczone do rozdrabniania materiału drzewnego na powierzchni i w gruncie do głębokości 200 mm.

Materiał HARDOX zastosowany przy budowie i urządzenia na szeroką skalę, zwłaszcza w elementach mających styczność z glebą i wirującą biomasą.

Ciężki rotor o średnicy 600 mm pracuje na obniżonych obrotach. Odpowiedni dobór prędkości obrotowej pozwala na efektywną pracę przy rozdrabnianiu na powierzchni, dobry stopień rozdrobnienia oraz obniżony opór przy pracach wgłębnych. Specjalne wąskie narzędzia produkcji niemieckiej mocowane są wielopunktowo do hartowanych podstaw.

Wyposażenie maszyny: pakiet hardox, wał zagęszczający sterowany hydraulicznie z funkcją regulacji głębokości pracy, rama do pochylania drzew sterowana hydraulicznie, płozy do prac wgłębnych, płozy do pracy na powierzchni, układ smarowania z pompą i filtrem.

Technologia produkcji na najwyższym poziomie gwarantuje jakość na poziomie czołówki europejskiej.

Maszyna wykonana ze stali konstrukcyjnej o podwyższonej wytrzymałości, duża część elementów zwłaszcza narażonych na ścieranie z materiału HARDOX 500 i 550. Detale z blach wycinane są laserem i spawane w osłonie gazów szlachetnych. Przed lakierowaniem wszystkie elementy są śrutowane. Trzywarstwowe lakierowanie materiałami poliuretanowymi zabezpiecza antykorozyjnie na wiele lat.



Zalety frezarek FAO-FAR:

  • odporny na uszkodzenia rurowy bęben frezujący,
  • końcówki frezujące zamontowane na oddzielnych wspornikach - brak szybko ścierających się płyt montażowych,
  • bęben roboczy wyważany statycznie i dynamicznie w klasie G1 (wg ISO 1940/1) gwarantuje spokojną pracę maszyny i długą żywotność łożysk,
  • możliwość dostarczenia maszyny w dowolnej opcji wyposażenia dodatkowego oraz parametrach technicznych wg indywidualnych potrzeb odbiorcy,
  • przystępna cena maszyny jak również materiałów eksploatacyjnych oraz części zamiennych,
  • natychmiastowa dostępność materiałów eksploatacyjnych oraz części zamiennych,
  • profesjonalne wsparcie techniczne, natychmiastowe rozwiązywanie problemów.

Dane techniczne:

Model 2018

2.052 DT-S

2.052 DT

2.052 DTW

2.352 DT

2.352 DT-XL

Szerokość robocza (mm)

1800

2000

2000

2300

2500

Średnica rotora (mm)

530

530

530

530

530

Głębokość max. (mm)

50/150*

50/150*

50/150*

50/150*

50/150*

Zapotrzebowanie mocy (kM)

100-180**

100-180**

100-250**

120-250**

150-250**

Obroty WOM (obr./min.)

1000

1000

1000

1000

1000

Masa własna (kg)

2020-2250

2150-2350

2150-2350

2250-2600

2350-2700

Zęby z końcówkami widiowymi (szt.)

35

40-50

40-50

45-55

50-60

Napęd dwustronny

standard

standard

standard

standard

standard

Rama tylna + 8 zakresowe ustawienie

standard

standard

standard

standard

standard

Rama tylna + hydrauliczne sterowanie

opcja

opcja

opcja

opcja

opcja

Elementy obudowy Hardox 500 / 550

standard

standard

standard

standard

standard





Model

2.057 DT

2.357 DT

2.353 DT-S

2.360 DT-S

2.364 DT

Szerokość robocza (mm)

2000

2300

2300

2300

2300

Średnica rotora (mm)

600

600

530

600

640

Głębokość max. (mm)

120/200*

120/200*

50/100*

50/100*

80/180*

Zapotrzebowanie mocy (kM)

140-240**

150-240**

150-250**

200-320**

260 - 400**

Obroty WOM (obr./min.)

1000

1000

1000

1000

1000

Masa własna (kg)

2350-2650

2550-2850

2850-3200

3050-3600

4200

Zęby z końcówkami widiowymi (szt.)

50-78

55-85

45 / 55 / 69

/ 81

45 / 55 / 75

/ 87

55/ 66 / 81

Napęd dwustronny

standard

standard

standard

standard

standard

Rama tylna + 8 zakresowe ustawienie

opcja

opcja

standard

standard

-

Rama tylna + hydrauliczne sterowanie

standard

standard

opcja

standard

standard

Tylny bęben zagęszczający

opcja

opcja

standard

standard

-

Elementy obudowy Hardox 500 / 550

standard

standard

 standard

 standard

standard

*  głębokość pracy przy płozach standardowych / przy płozach specjalnych do prac wgłębnych

** może ulegać zmianom w zależności od wyposażenia i przełożenia napędu





Wyposażenie dodatkowe:

  • - wał WOM + sprzęgło przeciążeniowe tarczowe suche + sprzęgło jednokierunkowe,
  • - dodatkowe sprzęgła cierne w wałkach pośrednich,
  • - sprzęgła przeciążeniowe hydrokinetyczne,
  • - chłodnica oleju smarującego,
  • - regulowany kąt przekładni w opcji z łącznikiem hydraulicznym lub bez,
  • - płozy do pracy przy pielęgnacji dróg,
  • - płozy do pracy na zwiększonej głębokości,
  • - rama do pochylania drzew sterowana, hydraulicznie,
  • - zęby specjalne do pracy na drogach oraz na dużej głębokości,
  • - lakierowanie indywidualne z palety kolorów RAL.

W związku z ciągłym rozwojem technicznym produktów Fao Far dane techniczne oraz elementy wyposażenia dodatkowego w każdej chwili mogą ulegać zmianom.
